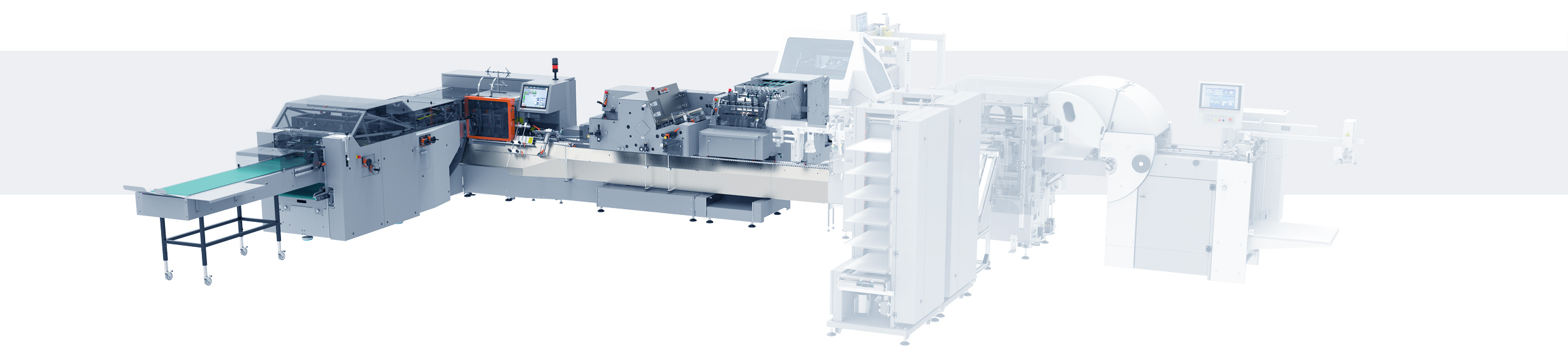

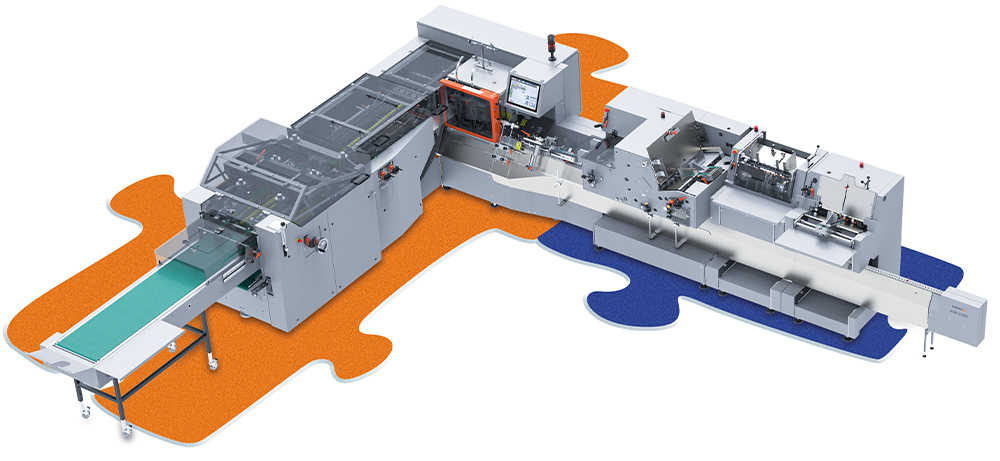

HHS Futura – Vielseitiger geht nicht

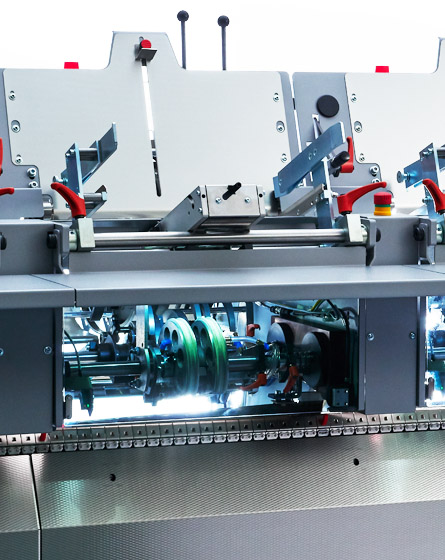

Falzbogenanleger (vertikal)

Natürlich als Standard in vertikaler und/oder horizontaler Ausrichtung in ergonomischer Höhe! Denn nur so können wir Ihnen schonende Bogenverarbeitung und verlängerte Beschickungszeiten gewährleisten. Unsere einzeln abschaltbaren Falzbogenanleger garantieren eine komplett werkzeuglose und somit zeit- und kostensparende Formateinstellung und Umstellung von vorderem auf hinteren Greiffalz oder Sauger-Öffnung in Sekundenschnelle. Die Öffnung der Bogen erfolgt durch eine innere und eine äußere Öffnungstrommel mittels Greifern und/oder Saugern mit individueller Vakuum-Zuschaltbarkeit pro Anleger. Auch eine einstellungs- und wartungsfreie Fehlbogenkontrolle mittels Lichtschranke am Auflageschwert ist hier Standard. Zahnriemen garantieren den markierungsfreien Stapelvorschub im Anlegermagazin auf einer Stapellänge von ca. 250 mm, während spezielle Beschichtungen der Metallflächen zusätzlich einen nahezu markierungsfreien Bogentransport innerhalb des Anlegers unterstützen. Über eine mechanische Kupplung der Anleger werden individuelle Abwurfzeiten der Falzbogen gesteuert. Hohner-Bedienerfreundlichkeit in der Druckweiterverabeitung – mehr als nur ein Schlagwort.

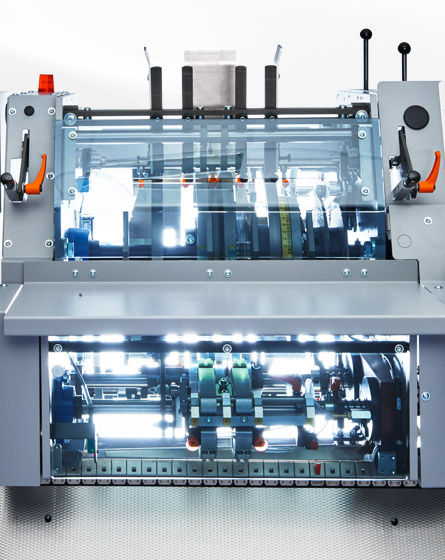

Falzbogenanleger (horizontal)

Selbstverständlich bieten wir auf Wunsch auch einen Flachstapelanleger an. Die Fehlbogenmeldung sorgt mittels einer sequenziellen Überwachung für entsprechende Ausschleusung. Vollkommen ohne Werkzeug lassen sich die Öffnerelemente automatisch von vorderem auf hinteren Greiffalz sowie Saugeröffnung umstellen. Die Kombination einer Anlage mit vertikal und horizontalen Anlegern ist in dieser Leistungsklasse einzigartig! Somit sind i.d.R alle Standardfalzbogen vom 4-Seiter aufwärts in den Falzbogenanlegern absolut produktschonend und sicher verarbeitbar. Eine individuelle Anlagenkonfiguration auf Einzelanleger-Basis ist kombinierbar. Dieses Leistungsspektrum sucht seinesgleichen!

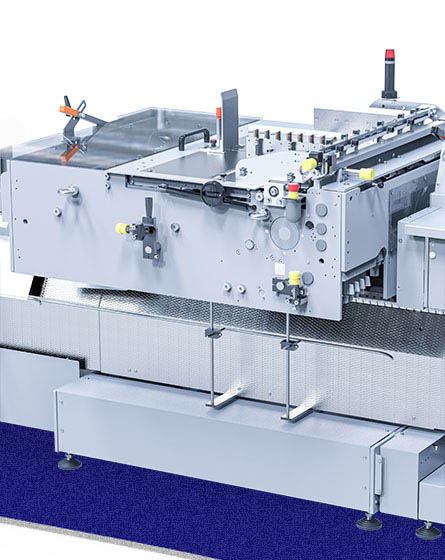

Planobogenanleger (PAL) - Flachstapel-/Umschlaganleger (horizontal)

Dieser kompakte Umschlaganleger arbeitet vom Flachstapel aus und kann geringere Grammaturen als der vertikale Umschlaganleger (UAL) verarbeiten. Er ist die perfekte Kombination mit dem vertikalen Umschlaganleger (UAL).

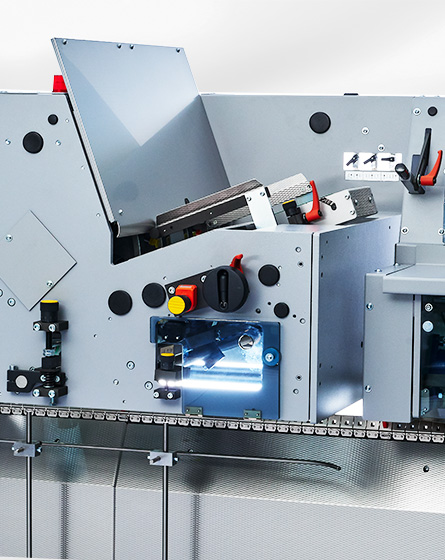

Umschlaganleger

Unser Umschlaganleger stellt eine modulare, auch nachträglich einbaubare Ergänzung dar. Dieser in ergonomisch günstiger Höhe konzipierte Umschlaganleger arbeitet vertikal. Dadurch kann er mit mehr Bogen bestückt werden als horizontale Umschlaganleger, optimaler Oberflächenschutz wird garantiert und der Abzug läuft extrem leicht hin zur Innen- oder Außenrillung für eine präzise Falzung des Umschlags. Streifen und Markierungen sind somit kein Thema mehr. Der Umschlaganleger ist in seiner Klasse mit einem Maximalformat von 640 x 365 mm führend. Zwei Greiferpaare auf der Abzugstrommel sorgen für reduzierte Abzugsgeschwindigkeit und dadurch für eine Schonung der Mechanik wie auch des Bogens selbst, während eine einstellungs- und wartungsfreie Fehlbogenkontrolle über eine Lichtschranke am Auflageschwert auch hier zum Standard gehört. Der Umschlaganleger des HSB 9.000 verfügt außerdem über eine Doppelbogenkontrolle und die elektronische Zu- und Abschaltbarkeit des Vakuums. Ebenso wie beim Falzbogenanleger kann der Abwurfzeitpunkt der Umschläge auf die Kette individuell eingestellt werden. Die Formateinstellung erfolgt auch in diesem Falle komplett werkzeuglos für alle Detaileinstellungen wie z.B. Einstellung aller Formatanschläge, Verschiebung des kompletten Stapels, Feineinstellung der Rillungsparallelität, Umstellung von Innen- zu Außenrillung und umgekehrt, Feineinstellung der Rillenstärke, Verstellung der Falzrollenpressung etc. Ihre Qualität ist uns wichtig!

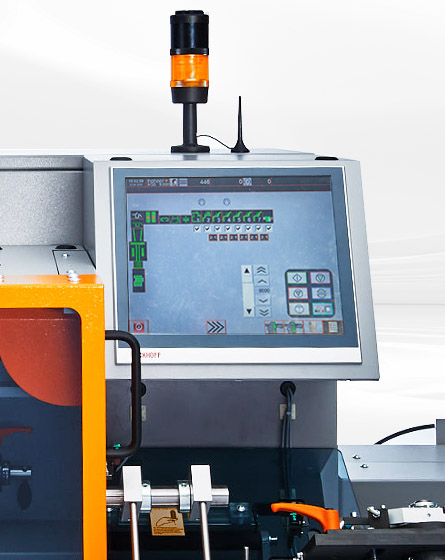

Steuerung

Diese intelligente elektronische Steuerung regelt den reibungslosen Ablauf aller Vorgänge des HSB 9.000. So ermöglicht die SPS-Steuerung über Echtzeit die stufenlose Geschwindigkeitsregelung (~1000 – 9.000 Takte/Stunde). Ein individuelles Ein- und Ausschalten einzelner Anleger, eine Dickenkontrolle sowie eine Fehlbogenkontrolle mit Ausschlußweichensteuerung wird zentral gesteuert und überwacht. Ferner wird über die SPS das synchrone Voll- und Leerfahren der Sammelkette (Kaskadenschaltung) und der Summen- und Teilsummenzähler mit Schuppenmarkierung gesteuert. Störungsmeldungen werden bei Papierstau, Fehlbogen, unverschlossenen Schutzhauben etc. über eine Signalleuchte optisch und zusätzlich als Bild- und Textinformation auf dem Display angezeigt. Ergonomisch und zeitgemäß ist das großzügige 15'' Touchdisplay, welches sofort einen Überblick über die relevanten Maschineneinstellungen und -informationen gibt. Selbst Fehleranzeigen bis auf Sensorebene werden visualisiert und verhelfen im Störungsfall zur einfachen und sofortigen Lösungsfindung. Intelligenz, die Zeit spart!

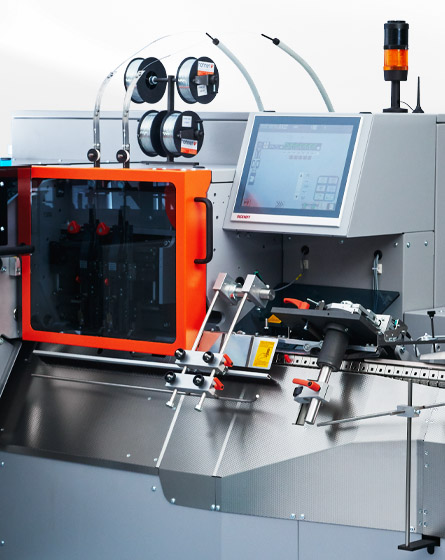

Drahtheftstation mit Übergabe

Dass Sie sich mit unseren Heftköpfen generell für Kompetenz in jeder Hinsicht entscheiden, ist bewiesen. Integriert und in Kombination mit der Drahtheftstation des HSB 9.000 ergeben sich hieraus wesentliche Vorteile für den Anwender. Serienmäßig ist die Drahtheftstation ausgestattet mit 2 Hohner-Schmalheftköpfen Universal 52/8S, kann aber auf bis zu vier dieser jetzt noch bedienerfreundlicheren Heftköpfe erweitert werden. Mit dem Universal 52/8S haben wir uns für den schnellen Allrounder der Hohner-Schmalheftkopf-Serie für diesen Sammelheftertyp entschieden. Mit 9.000 Heftungen pro Stunde ist er förmlich unterfordert. Die präzise Zentraleinstellung der HSB 9.000 sorgt effizient für gleichzeitiges Einstellen von Drahtlänge und Heftstärke. Neu entwickelte Qualitätskontrollen für Klammererkennung (keine mechanische Einstellungen notwendig) und Dickenmessung können optional integriert werden. Vorteil: höchste Qualitätsüberwachung ohne Vergrößerung der Anlagenlänge. Vielseitigste, optionale Wechselteil-Sätze ermöglichen den Einsatz verschiedenster Klammerrückenlängen, Ringösendurchmesser und Drahtsorten. Die Drahtheftstation selbst ist völlig neu konzipiert. Das bewährte Greiferleistensystem (Transportfinger mit Polyurethaneinsätzen) garantiert auch bei Maximalgeschwindigkeit eine exakte Positionierung der Broschüren und damit der Klammern. Über eine von Hohner eigens konzipierte Übergabeeinheit werden die Bogen schnell und punktgenau mittels der Greiferleiste immer im 90 Grad-Winkel zur Überleitung zum Trimmer gebracht, es sind keine Einstellungen notwendig. Die Vorteile dieser 90 Grad-Technik liegen auf der Hand: Die Bogen sind unabhängig von Geschwindigkeitsänderungen im aktuellen Prozess immer automatisch richtig positioniert. Dank großzügiger Radien der Umlenkrollen werden die Broschüren (Produkte) optimal geführt. Hohner kennt Ihre Bedürfnisse in der Broschürenfertigung und findet immer einzigartige Lösungen für ein schnelleres, flexibleres Arbeiten mit hohem Qualitätsanspruch. Flexibilität, Schnelligkeit und Präzision in der Druckweiterverarbeitung – alles zu Ihrem Vorteil!

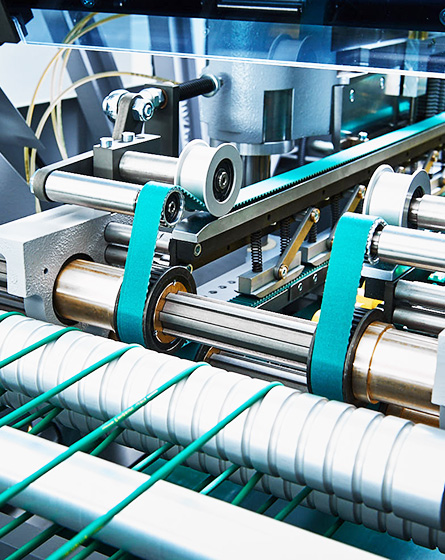

Trimmer

Alle relevanten Parameter für einen perfekten dreiseitigen Beschnitt werden werkzeuglos und sekundenschnell eingestellt. Selbst Doppelnutzen (Stanzmesser hierfür sind optional erhältlich) lässt sich in wenigen Minuten einrichten. Innovative Getriebetechnik lässt die Bänder sanft abbremsen, sodass auch Produkte mit hoher Geschwindigkeit sanft an die Rückenanschläge angefahren werden. Laufruhe und Schnittgenauigkeit kennzeichnen diesen Trimmer, dessen Messer über eine geschlossene und stabile Rahmenkonstruktion verbunden sind und durch zwölf Kugelumlauf-Buchsen geführt werden. Resultat sind ein absolut spielfreies Führungssystem, hochpräzise Führung und lange Standzeiten der Messer. Um einen optimalen Oberflächenschutz zu erreichen stehen die Transportbänder während des Schneidvorganges vollkommen still. Qualität – eine Hohner-Stärke!

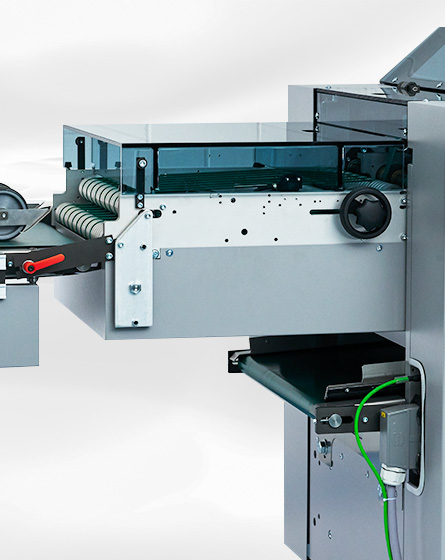

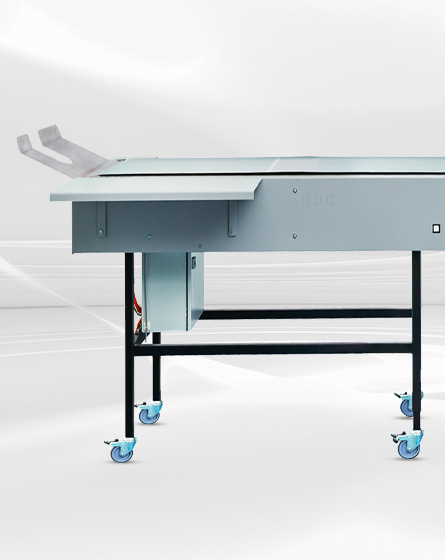

Überleittisch

Hohner bietet hier für alle Anwendungen den Richtigen Überleittisch. Anbindungen von Folgeaggregaten, auch Fremdhersteller oder Hohner Auslagen wie Paketkreuzleger oder Schuppenbänder, werden hier angebunden.

8. Schuppenauslage

Die bewährte Hohner-Schuppenauslage nimmt die Produkte automatisch nach Partien abgezählt ab. Eine optionale Versatzauslage macht außerdem längere Abnahmeintervalle möglich, die durch das seitliche Versetzen der Partien markiert werden. Für Sie bedeutet das mehr Ordnung und Ruhe in der Produktion. Für den Kunden mitdenken – eine Hohner-Stärke!

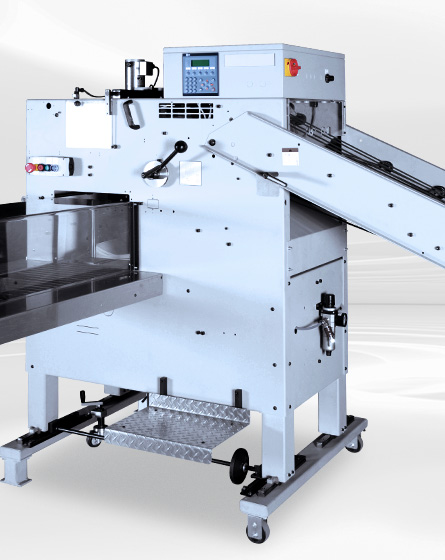

Paketkreuzleger

Er verbindet einfache und robuste Bauweise mit überzeugenden Leistungswerten bei automatischer Steuerung und zeitsparendem Bedienkomfort.
