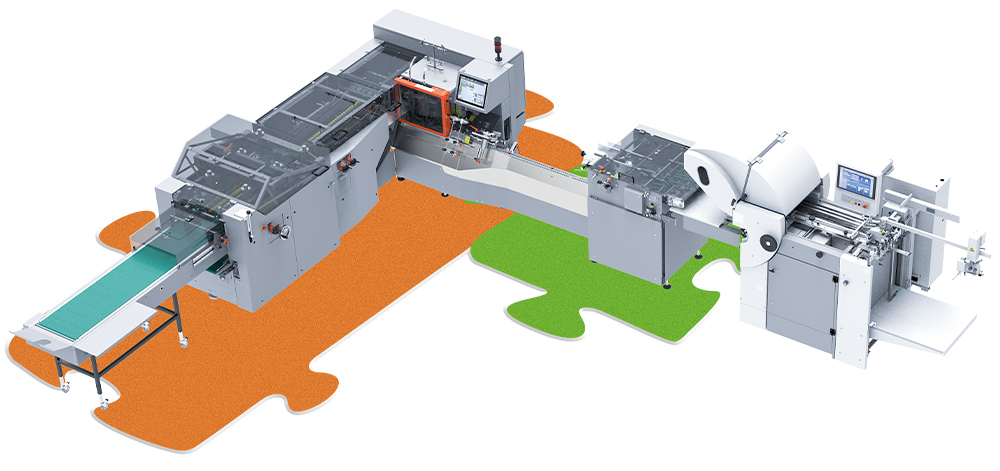

HHS Futura – Vielseitiger geht nicht

Taschenfalzanlage T50

Mit der Taschenfalzanlage T50 von MBO Postpress Solutions mit neuster Steuerungsgeneration M1 oder dem Abwickler UW23 für bis zu 52“ Rollendurchmesser + Querschneider SCVC525C wird die FUTURA zum perfekten DIGI-Finisher.

Rillfalzeinheit

Mit Servo-Antrieb und werkzeugloser Negativ-/Positiv-Rilleinstellung. Über das Falzhefter FS 9 Modul wird direkt inline über die Falztaschen der integrierten Falzmaschine in einem Durchgang produziert, wobei die Signaturen direkt auf die Sammelkette gefalzt werden. Die dazugehörige Rillfalz-Einheit bietet im Zusammenspiel mit der Turm-Lösung zusätzlich die Möglichkeit zur Mehrfachverwendung.

Steuerung

Diese intelligente elektronische Steuerung regelt den reibungslosen Ablauf aller Vorgänge des HSB 9.000. So ermöglicht die SPS-Steuerung über Echtzeit die stufenlose Geschwindigkeitsregelung (~1000 – 9.000 Takte/Stunde). Ein individuelles Ein- und Ausschalten einzelner Anleger, eine Dickenkontrolle sowie eine Fehlbogenkontrolle mit Ausschlußweichensteuerung wird zentral gesteuert und überwacht. Ferner wird über die SPS das synchrone Voll- und Leerfahren der Sammelkette (Kaskadenschaltung) und der Summen- und Teilsummenzähler mit Schuppenmarkierung gesteuert. Störungsmeldungen werden bei Papierstau, Fehlbogen, unverschlossenen Schutzhauben etc. über eine Signalleuchte optisch und zusätzlich als Bild- und Textinformation auf dem Display angezeigt. Ergonomisch und zeitgemäß ist das großzügige 15'' Touchdisplay, welches sofort einen Überblick über die relevanten Maschineneinstellungen und -informationen gibt. Selbst Fehleranzeigen bis auf Sensorebene werden visualisiert und verhelfen im Störungsfall zur einfachen und sofortigen Lösungsfindung. Intelligenz, die Zeit spart!

Drahtheftstation mit Übergabe

Dass Sie sich mit unseren Heftköpfen generell für Kompetenz in jeder Hinsicht entscheiden, ist bewiesen. Integriert und in Kombination mit der Drahtheftstation des HSB 9.000 ergeben sich hieraus wesentliche Vorteile für den Anwender. Serienmäßig ist die Drahtheftstation ausgestattet mit 2 Hohner-Schmalheftköpfen Universal 52/8S, kann aber auf bis zu vier dieser jetzt noch bedienerfreundlicheren Heftköpfe erweitert werden. Mit dem Universal 52/8S haben wir uns für den schnellen Allrounder der Hohner-Schmalheftkopf-Serie für diesen Sammelheftertyp entschieden. Mit 9.000 Heftungen pro Stunde ist er förmlich unterfordert. Die präzise Zentraleinstellung der HSB 9.000 sorgt effizient für gleichzeitiges Einstellen von Drahtlänge und Heftstärke. Neu entwickelte Qualitätskontrollen für Klammererkennung (keine mechanische Einstellungen notwendig) und Dickenmessung können optional integriert werden. Vorteil: höchste Qualitätsüberwachung ohne Vergrößerung der Anlagenlänge. Vielseitigste, optionale Wechselteil-Sätze ermöglichen den Einsatz verschiedenster Klammerrückenlängen, Ringösendurchmesser und Drahtsorten. Die Drahtheftstation selbst ist völlig neu konzipiert. Das bewährte Greiferleistensystem (Transportfinger mit Polyurethaneinsätzen) garantiert auch bei Maximalgeschwindigkeit eine exakte Positionierung der Broschüren und damit der Klammern. Über eine von Hohner eigens konzipierte Übergabeeinheit werden die Bogen schnell und punktgenau mittels der Greiferleiste immer im 90 Grad-Winkel zur Überleitung zum Trimmer gebracht, es sind keine Einstellungen notwendig. Die Vorteile dieser 90 Grad-Technik liegen auf der Hand: Die Bogen sind unabhängig von Geschwindigkeitsänderungen im aktuellen Prozess immer automatisch richtig positioniert. Dank großzügiger Radien der Umlenkrollen werden die Broschüren (Produkte) optimal geführt. Hohner kennt Ihre Bedürfnisse in der Broschürenfertigung und findet immer einzigartige Lösungen für ein schnelleres, flexibleres Arbeiten mit hohem Qualitätsanspruch. Flexibilität, Schnelligkeit und Präzision in der Druckweiterverarbeitung – alles zu Ihrem Vorteil!

Trimmer

Alle relevanten Parameter für einen perfekten dreiseitigen Beschnitt werden werkzeuglos und sekundenschnell eingestellt. Selbst Doppelnutzen (Stanzmesser hierfür sind optional erhältlich) lässt sich in wenigen Minuten einrichten. Innovative Getriebetechnik lässt die Bänder sanft abbremsen, sodass auch Produkte mit hoher Geschwindigkeit sanft an die Rückenanschläge angefahren werden. Laufruhe und Schnittgenauigkeit kennzeichnen diesen Trimmer, dessen Messer über eine geschlossene und stabile Rahmenkonstruktion verbunden sind und durch zwölf Kugelumlauf-Buchsen geführt werden. Resultat sind ein absolut spielfreies Führungssystem, hochpräzise Führung und lange Standzeiten der Messer. Um einen optimalen Oberflächenschutz zu erreichen stehen die Transportbänder während des Schneidvorganges vollkommen still. Qualität – eine Hohner-Stärke!

Überleittisch

Hohner bietet hier für alle Anwendungen den Richtigen Überleittisch. Anbindungen von Folgeaggregaten, auch Fremdhersteller oder Hohner Auslagen wie Paketkreuzleger oder Schuppenbänder, werden hier angebunden.

Schuppenauslage

Die bewährte Hohner-Schuppenauslage nimmt die Produkte automatisch nach Partien abgezählt ab. Eine optionale Versatzauslage macht außerdem längere Abnahmeintervalle möglich, die durch das seitliche Versetzen der Partien markiert werden. Für Sie bedeutet das mehr Ordnung und Ruhe in der Produktion. Für den Kunden mitdenken – eine Hohner-Stärke!

Paketkreuzleger

Er verbindet einfache und robuste Bauweise mit überzeugenden Leistungswerten bei automatischer Steuerung und zeitsparendem Bedienkomfort.
